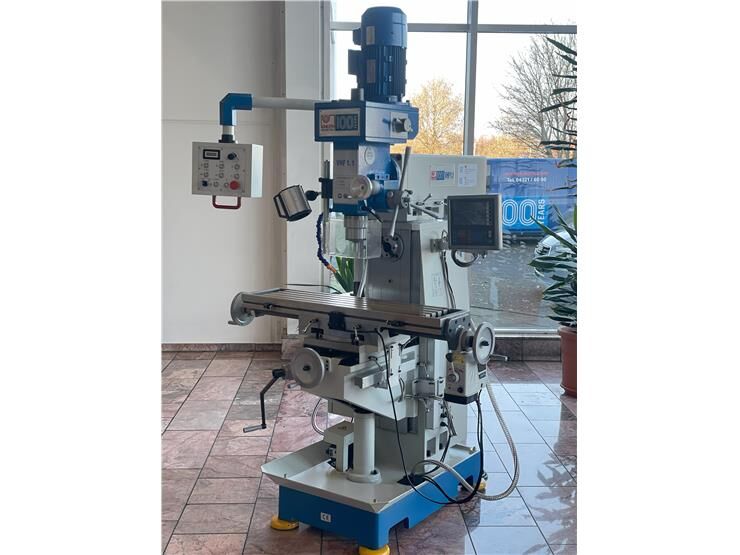

VHF 1.1 knäkfräsmaskin
Den mångsidiga universalfräsmaskinen i VHF-serien är utrustad med en horisontell spindel, ett svängbart vertikalt fräshuvud och ett stort uppspänningsbord. Spindelvarvtalet och matningen på X-axeln är steglöst inställbara. Med sin omfattande utrustning är denna modell idealisk för ett brett spektrum av applikationer på utbildningsavdelningar, reparations- och modellverkstäder.
Universalfrässpindel med manuell matning
Horisontell frässpindel med egen drivenhet
Steglöst reglerbar spindelhastighet
Matning på X-axeln
Omfattande standardutrustning
Begär offert
Kompakt, lättanvänd universalfräsmaskin med stabil ram av vibrationsdämpande gjutjärn
Enkel backväxling via tvåstegsväxlar integrerade i det vertikala fräshuvudet, samt frekvensomriktare för högt vridmoment på huvudspindeln
Hela skärhuvudet kan svängas ± 45°, spindelns rörelse sker via kapstanshandtag eller mikroförmatning via handhjul
Den horisontella spindeln har en tyst och underhållsfri kilremdrift
Stort inställningsbord som kan svängas horisontellt
Beprövad TV 1000 på X-axeln möjliggör automatisk frammatning och snabbmatning av bordet, inklusive steglös hastighet och justerbara ändstopp
Kylvätskesystem och spånfack ingår
Arbetsområde
- Borrkapacitet: 25 mm
- Fräsdiameter i stål: (max.) 18 mm
- Bordets uppställningsyta: 1000 mm x 240 mm
- Bordets lastkapacitet: 150 kg
- Vinkeljustering av bordet: (vänster/höger) 30°/40°
Förflyttningar
- X-axel: 535 mm
- Y-axel: 160 mm
- Z-axel: 300 mm
Vertikalt fräshuvud
- Spindelhastighet: 60 1/min – 1350 1/min
- Spindelfäste: SK 40 DIN 2080
- Pinoslag: 120 mm
- Hals: 200 mm – 700 mm
- Avstånd mellan spindelns nos och bord: 65 mm – 385 mm
Horisontell frässpindel
- Spindelhastighet: 60 1/min – 1350 1/min
- Avstånd mellan horisontell spindel och bordsyta: 0 mm – 300 mm
Kapacitet för drivning
- Motoreffekt horisontell spindel: 2,2 kW
- Motoreffekt vertikal spindel: 1,5 kW
Mått och vikter
- L x B x H: 1,38 m x 1,22 m x 2,15 m
- Vikt: 1000 kg
